1. Faixas de vedação e deslizamento energizadas autolubrificantes
Menor atrito entre o pistão e o cilindro
É evitada a colagem da guarnição ao cilindro mesmo após longos períodos de inatividade
2. Ranhura, buchas e cavilhas com aço com dureza superior a 50 HRC
Maior resistência a forças presentes dentro do atuador
3. Atrito de rolamento entre a ranhura e o pistão
Menor atrito
4. Scotch yoke com atrito de rolamento (transformação do movimento linear em movimento rotativo através de pistão e eixo sem engrenagens)
Menor atrito entre o pistão e o eixo, resultando em menor desgaste das peças
Momento de rotação aprimorado na fase de abertura e fechamento
Menor volume ocupado em relação aos atuadores de pinhão e cremalheira, com consequente menor espaço necessário
Menor peso em relação aos atuadores de pinhão e cremalheira (-30% Kg/Nm) com consequentes economias na construção da estrutura da planta
Menor consumo de ar comparado aos atuadores de pinhão e cremalheira (-40% de ar cm³/Nm efeito duplo e -20% de ar cm³/Nm efeito simples) com consequente menor carga de trabalho do compressor ou possibilidade de usar um compressor com dimensões reduzidas
5. Cilindro laminado
Menor desgaste nas faixas energizadas devido à baixa rugosidade da superfície
6.Stainless steel shaft
Higher corrosion resistance
Interface para eletroválvulas NAMUR integradas pelo GD15
Não requer nenhuma base adicional
Processo de produção realizado inteiramente na ACTUATECH
Controle máximo em todas as fases de processamento
Certificado ATEX
Permite instalação na presença de ambiente potencialmente explosivo
Certificados até SIL 3
Alto nível de segurança funcional garantido
DADOS TÉCNICOS
Torque de 360 Nm a 960 Nm
Flange de conexão: EN ISO 5211; F10 - F12 - F14 - F16
Em conformidade com a EN 15714-3
Ângulo de rotação: 92° (-1°, +91°)
Momento de rotação: o momento de rotação de retorno depende apenas da ação da mola e é independente da pressão de alimentação
Existem 4 configurações diferentes de molas disponíveis; consulte a tabela de atuadores pneumáticos catálogo geral GS br>O fechamento automático por meio das molas ocorre no sentido horário.
No código dos actuadores da versão standard GS é indicado o tamanho das molas (6 = 5,6 bar) seguido do torque de partida em Nm a uma pressão de 5,6 bar.
Atuadores com pintura epóxi
Versão ATEX em conformidade com a diretiva 2014/34/UE
CONDIÇÕES DE OPERAÇÃO
Temperatura: de -20°C a +80°C.
Pressão nominal: 5,6 bar; máxima de operação 8,4 bar.
Fluido de alimentação: ar comprimido filtrado seco não necessariamente lubrificado. Em caso de lubrificação, usar óleo não detergente, compatível com NBR.
FICHA TÉCNICA | ||||||
Código | GSC0360416S | GSC0480416S | GSC0720424S | GSC0720416S | GSC0960416S | |
Guarnições de reposição | KGGSS223 | KGGSS224 | KGGSS225 | KGGSS225 | KGGSS226 | |
Medida | GS0360 F10/F12 | GS0480 F12/F16 | GS0720 F12 | GS0720 F14 | GS0960 F12/F16 | |
A | 565,5 | 598 | 736,8 | 736,8 | 769,6 | |
A1 (2,8 Bar) | 483,5 | 506 | 630,8 | 630,8 | 645 | |
B | 27 | 36 | 36 | 36 | 46 | |
C x profundidade | M10x11,5 | M12x20 | M12x18 | M16x18 | M12x23 | |
D x profundidade | M12x11,5 | M20x20 | - | - | M20x23 | |
ØE | 102 | 125 | 125 | 140 | 125 | |
ØF | 125 | 165 | - | - | 165 | |
G | 19,5 | 19,5 | 19,5 | 19,5 | 18,5 | |
ØH | 156 | 169 | 188 | 188 | 211 | |
I | 22 | 24 | 27 | 27 | 32 | |
J | 138,5 | 156,3 | 179,5 | 179,5 | 192 | |
K | 115 | 150 | 130 | 130 | 150 | |
L | 178 | 198 | 216 | 216 | 237,7 | |
M | 78,5 | 93,5 | 101,5 | 101,5 | 114,7 | |
N | 99,5 | 104,5 | 114,5 | 114,5 | 123 | |
O | 29,5 | 38,5 | 38,5 | 38,5 | 48,5 | |
P | 116 | 135 | 160 | 160 | 160 | |
ØR | 31,8 | 36,5 | 41 | 41 | 46 | |
S | 30 | 30 | 30 | 30 | 30 | |
T | 148 | 168 | 186 | 186 | 207,7 | |
X | 150 | 150 | 150 | 150 | 150 | |
Y | 155 | 168 | 187 | 187 | 209 | |
Z | 525,8 | 565 | 685 | 685 | 718,4 | |
Z1 (2,8 Bar) | 435,8 | 473 | 559,4 | 559,4 | 593,8 | |
Ch | 22 | 22 | 24 | 24 | 24 | |
Ch1 (2,8 Bar) | 24 | 24 | 30 | 30 | 30 | |
Peso (kg) | 45,5 | 60 | 82,5 | 82,5 | 112 | |
Peso (2,8 bar) (kg) | 37,5 | 51 | 77 | 77 | 96 | |
Ar (dm3/ciclo) (l/ciclo) | 2 | 2,7 | 4,3 | 4,3 | 5,6 |

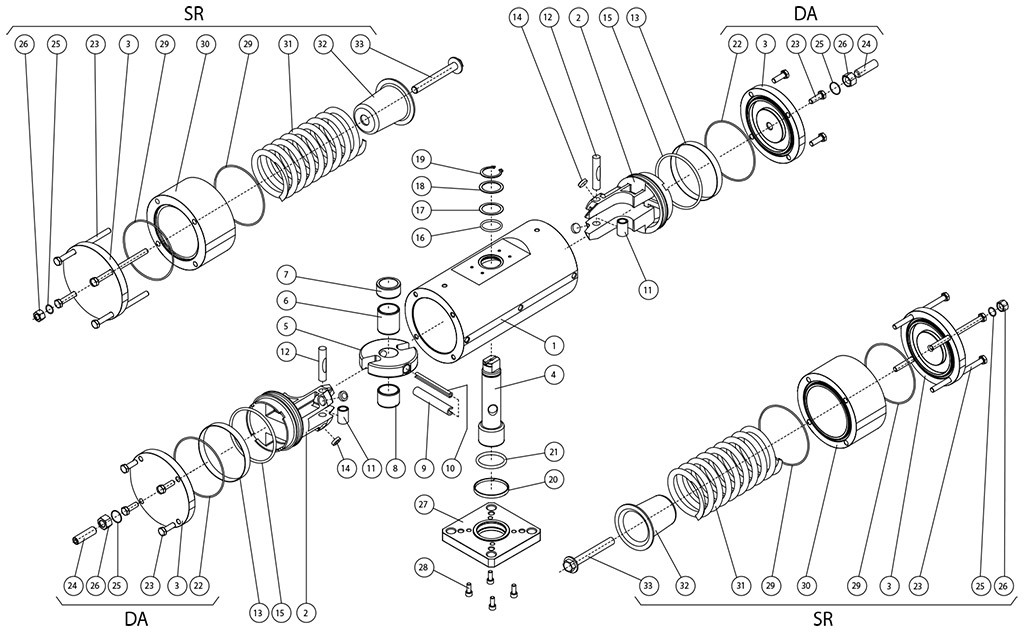

COMPONENTES ATUADORE PNEUMÁTICO EFEITO DUPLO E SIMPLES A105 DA BARRA | |||
Pos. | Designação | Qtd. | Material |
1 | Cilindro | 1 | Aço |
2 | Pistão | 2 | Liga de alumínio |
3 | Tampa | 2 | Aço |
4 | Eixo | 1 | Aço inoxidável |
5 | Garfo | 1 | Liga de aço |
6 | Bucha de deslizamento | 1 | Resina acetálica |
7 | Anel de suporte superior | 1 | Resina acetálica |
8 | Bucha de deslizamento | 1 | Resina acetálica |
9 | Cavilha elástica externa | 1 | Liga de aço |
10 | Cavilha elástica interna | 1 | Liga de aço |
11 | Bucha de aço | 2 | Liga de aço |
12 | Pino | 2 | Liga de aço |
13* | Anel de vedação | 2 | Poliuretano |
14* | Disco de suporte | 4 | P.T.F.E. carbo-graphite filled |
15* | O-ring do pistão | 2 | Borracha nitrílica |
16 | O-ring eixo superior | 1 | FKM |
17 | Anel de suporte externo | 1 | Resina acetálica |
18 | Arruela de regulagem de espessura | 1 | Aço inoxidável |
19 | Seeger | 1 | Aço inoxidável |
20 | Faixa de suporte inferior | 1 | P.T.F.E. carbo-graphite filled |
21 | O-ring do eixo inferior | 1 | FKM |
22* | O-ring tampa | 2 | Nitrilic rubber |
23 | Parafusos | 8 | Aço inoxidável |
24 | Grão de ajuste | 2 | Aço inoxidável |
25 | O-ring de ajuste | 2 | Borracha nitrílica |
26 | Contraporca | 2 | Aço inoxidável |
27 | Flange de fixação | 1 | Aço |
28 | Parafusos | 4 | Aço inoxidável |
29* | O-ring tampa | 4 | Nitrilic rubber |
30 | Cilindro espaçador | 2 | Aço |
31 | Mola | 2 | Liga de aço |
32 | Recipiente de mola | 2 | Liga de alumínio |
33 | Parafusos de pré-carga da mola | 2 | Aço inoxidável |
* Detalhes do kit de substituição |
Para maiores informações consultar o Catálogo de Acessórios ACTUATECH.
